プレス用高性能サーボフィーダ OPUS2 シリーズ

概要
特長
機種使用例
仕様
ダウンロード
関連製品

概要

基本性能とコストを重視した汎用サーボフィーダ
Variax OPUS2シリーズはEV用モータや産業用モータのモータコア製造プレスラインに最適なプレス用サーボフィーダです。ハイエンドモデルのVariax OPUS1シリーズと比べ、軽量・コンパクト化を図りました。上下ロール駆動により、低グリップ力で安定した材料送り(幅広材・薄材・軟材)が可能。大開口部と下側のカバーが取り外せることにより、ロールのクリーニング性を大幅に改善しました。
OPUS2 シリーズ機種(8機種)
一般仕様(OPUS2R-H)
| OPUS2R-200H | OPUS2R-300H | OPUS2R-450H | OPUS2R-650H |
厚板仕様(OPUS2R-T)
| OPUS2R-200T | OPUS2R-300T | OPUS2R-450T | OPUS2R-650T |

特長

・基本性能とコストを重視した汎用モデル
・簡単操作で運転開始
・優れた安全機能、セキュリティシステム
・言語、サービスのグローバル対応
・幅広材、薄材、軟材から最大5mmの厚板まで送ることが可能
業界をリードする世界トップクラスの性能
IoTに適応した予防保全、診断機能を搭載
優れた操作性、セキュリティシステム
抜群の品質と信頼性
安全機能
多彩な表示機能
幅広材、薄材、軟材を送ることが可能
言語、規格、サービスのグローバル対応
プレスへの取り付けが容易
ロールのクリーニング性を大幅に改善

制御構成図

アプリケーション

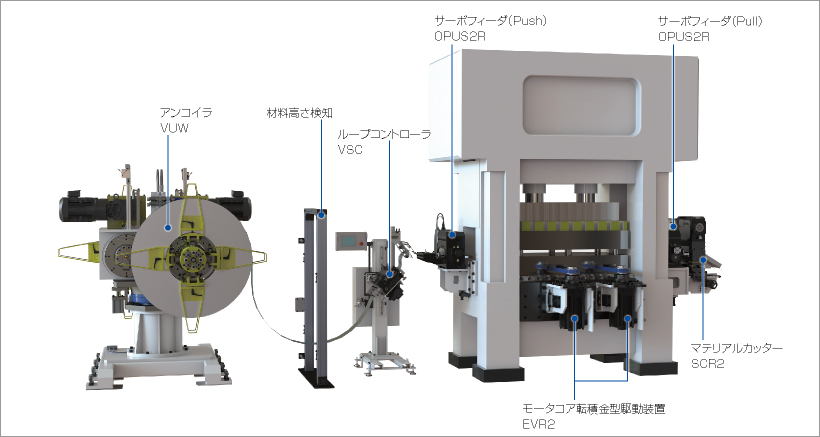

家電向けモータコアライン(OPUS2、EVR2)

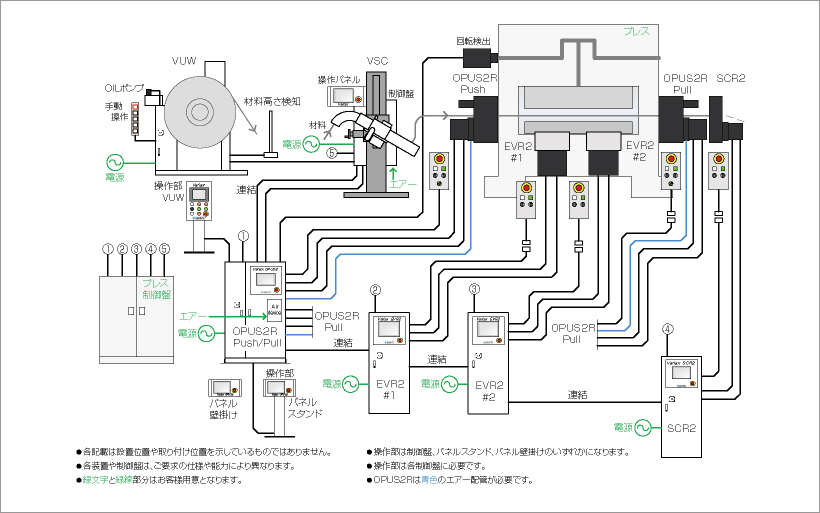

制御構成図(OPUS2、EVR2)

仕様

OPUS2シリーズ一般仕様
機種 一般仕様(OPUS2R-H) 厚板仕様(OPUS2R-T)
型式 単位 OPUS2R
-200H
OPUS2R
-300H
OPUS2R
-450H
OPUS2R
-650H
OPUS2R
-200T
OPUS2R
-300T
OPUS2R
-450T
OPUS2R
-650T
材料巾 mm Max 200 Max 300 Max 450 Max 650 Max 200 Max 300 Max 450 Max 650
送り長さ mm 1-999※1
材料厚 mm Max 2 Max 5(4.7)※4
クランプ力 N 1,500~3,000 3,000~5,000 1,500~3,000 3,000~5,000
パイロットリリース量 mm 0.1 0.5(1.0)※2
ロールオープン量 mm max 5.7
最大プレス速度 min-1 1,000 500 600(300)※3 500(300)※3
パイロットリリース角度 deg 90~180 50~180 90~180
最大送り速度 m/min 60※1 80※1 60※1 80※1
繰返し精度 mm ±0.03
使用空気圧 MPa 0.5~0.6
塗装色   N1.5(ブラック)
本体質量 kg 170 190 260 310 170 190 260 310
※1
※2
※3
※4
送り能力線図を別途確認してください。
パイロットリリース量の1.0はオプション仕様です。
パイロットリリース量が1.0の時、最大プレス速度は300となります。
パイロットリリース量が1.0の時、材料厚上限は4.7となります。
