概要

メカ式転積装置から進化したサーボ式転積装置は
転積角度の自由な設定が可能
Servo-dex EVR1 シリーズはハイブリット車やPHEV 車、EV 車用のモータコア製造プレスラインに最適なモータコア転積金型駆動装置です。高性能サーボモータを直結することにより、転積積層を高速・高トルク駆動するとともに、転積角度を自由に設定できます。サーボモータとカム曲線の融合により、高速性ならびに様々な転積が可能で高品質のモータコアの生産性向上に貢献いたします。
EVR1 シリーズ機種(4機種)
| EVR1-230R | EVR1-310R | EVR1-230U | EVR1-310U |

特長

・高性能モータによる世界トップクラスの性能
・任意な転積角度設定、モータコアのスキュー加工にも対応
・通信機能により離れた場所から状況確認が可能
・高精度位置決めにより金型寿命を向上
・サーボフィーダとサーボデックス(転積装置)の組合せでモータコアラインの最適化を実現

仕様

EVR1シリーズ一般仕様
一般仕様 ハイパワー仕様
項 目 単位 EVR1-230R EVR1-310R EVR1-230U EVR1-310U
定格トルク N・m 173 238 453 792
最大トルク N・m 538 1300 643 1300
定格回転数 rpm 798 777 823 777
負荷イナーシャ目安(max)※2 kg・m2 0.5 1.5 0.5 1.5
転積角度 deg 任意
割付角度 deg 任意
許容アキシャル荷重※3 N 100
許容ラジアル荷重※4 ※5 N 2,000 4,400 2,000 4,400
モータ容量 Kw 15 19 39 65
使用空気圧力※6 Mpa 0.4~0.5
必要冷却エアー量※7 L/min 220
必要最大冷却容量 Kw 7.2 6.58
必要冷却水量 L/min 12.1 19.5
製品重量 kg 305 260 240 260
※1 本ユニット単体での精度を表します。タイミングベルトを使用した場合に発生する残留振動は含みません。
※2 速比、負荷により能力が変化します。
※3 負荷体重量を表します。
※4 出力軸中心高さへの負荷荷重を表します。
※5 タイミングベルトは残留振動を抑制できる弾性変形の少ない型式をご使用ください。
※6 冷却用エアーに使用します。
※7 冷却エアー供給量により能力は変化します。モータ温度60度以上で冷却用エアーが供給されます。

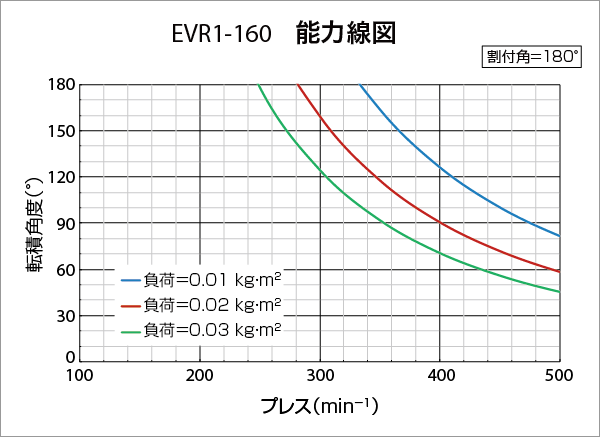

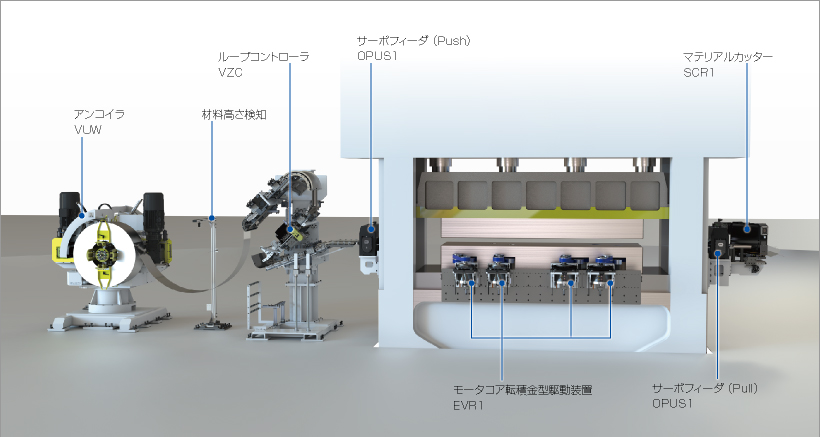

アプリケーション

Push/Pull ライン
