高速プレス材料送り装置Variax ロールフィーダVSシリーズ

概要
特長
機種使用例
仕様
ダウンロード
関連製品

概要

電磁鋼板送りを得意とする、
様々な材料に対応可能な 高速サーボフィーダ
回転ロールをサーボモータで駆動するという極めてシンプルな機構で構成されたサーボ式送り装置です。従来のメカ式ロールフィーダと比較し、格段のコンパクト化を実現しています。また、幅広材送り、長ピッチ送りなどの様々な送り条件に対応可能であり、特に、高速・中速域でのプレス加工用の送り装置として最適です。
さらに、専用の同期コントローラを採用することで、プレスの入口/出口に2台のVSを配置した0.3mm以下の薄板対応のPUSH/PULL送りでは、抜群の同期精度により極めて高い送り精度を実現します。
VSシリーズ8機種
| VS150H | VS250H | VS400H | VS600H |
| VS150S | VS250S | VS400S | VS600S |

特長

・ロールを直接モータで駆動する機構でシンプルかつコンパクト
・新開発の制振構造を採用しモータをはじめとする電気部品の早期損傷を防止
・大画面タッチパネルでの操作により段取りが容易に
・カムを用いた独自のリリース機構は信頼性が高い
・モータコア・メタルベアリング・パワートランジスタ等の加工に最適

装置概要

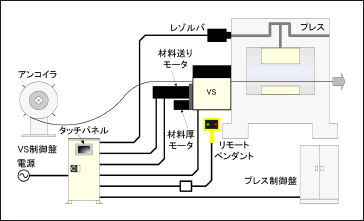

システム
送り装置のサーボモータはプレスに取り付けたレゾルバに完全同期します。モータの加減速をカム曲線で制御することで材料を高速で搬送し、極小時間で位置決めすることが可能です。

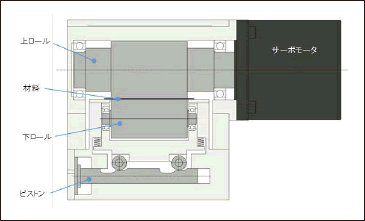

構造図
サーボモータに直結した駆動側の上ロールと駆動を持たない下ロールによって材料を挟持します。パイロットリリースは下ロールを下げることによって行います。

装置概観(VS150H)

送りロール

制御盤

装置概観(VS600H)

送りロール

操作パネル

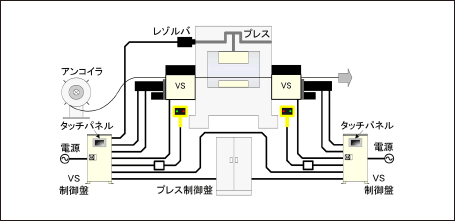

システム略図


システム

ライン概要

導入実績

No. 材料 送り長さ 速度
1 モータコア
W300×t0.3(電磁鋼板)
200〜280mm 400spm
2 モータコア
W50×t0.3(電磁鋼板)
40〜50mm 1000spm
3 軸受け用メタル
W100×t1.0(銅)
100〜300mm 100spm

機種使用例

  • モータコア
  • メタルベアリング
  • パワートランジスタのプレス

仕様

VSシリーズ 一般仕様
サイズ 単位 VS150H(S) VS250H(S) VS400H(S) VS600H(S)
送り長さ(max) mm 1〜150 (999) 1〜400 (999) 1〜400 (999) 1〜600(999)
材料厚 mm 0.1〜2 0.1〜2 0.1〜2 0.1〜2
グリップ力
(500kPa時)
mm 2,500 4,000 4,000 4,000
材料幅 N 30〜150 40〜250 40〜400 50〜600
ロール幅 mm 121 280 328 520
最大ストローク数 spm 1,000 500 500 500
最大送り速度 m/min 60 90 90 120
送り角度 deg 可変 可変 可変 可変
繰返し送り精度※1 mm ±0.03 ±0.03 ±0.03 ±0.03
リリース量 mm 0.5 0.6 0.6 0.6
パイロットリリース
最小値
deg 70 50 50 50
使用空気圧※2 kPa 490〜590 490〜590 490〜590 490〜590
必要空気流量※3 l/min 80 200 200 200
使用電源 V 三相AC200〜230 三相AC200〜230 三相AC200〜230 三相AC200〜230
入力電源容量 kVA 10.4 (30A) 11.8 (34A) 11.8 (34A) 21.7(62.7A)
製品質量 kg 120 350 350 450
制御盤質量 kg 100 120 120 145
※1 送り長さは999まで入力可能ですが、各サイズ最大値以上の設定は保障できません。
※2 送り速度は運転条件により変化します。記載の数値は弊社検査基準値となります。
※3 水分を多量に含んだ圧縮空気は機器の動作不良の原因となります。必ずエアードライヤーもしくはミストセパレータを設置し、水分(結露)の発生を抑えてください。
エアーフィルタは、必ずろ過度5μm以下のものを使用してください。
使用空気圧は必ず確保したうえでご使用ください。指定値未満の空気圧ではリリース動作に不具合が生じる可能性があります。
※4 最大ストローク数で運転する場合に必要となる空気流量です。
